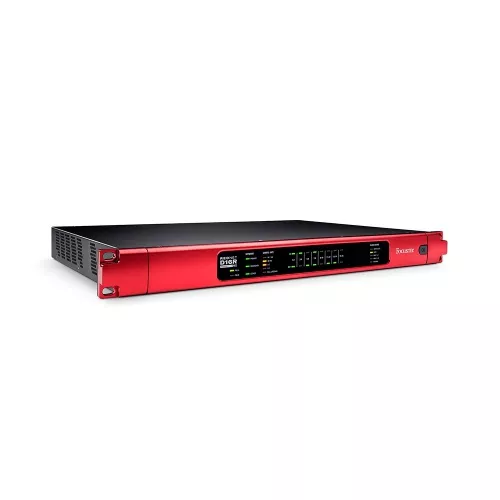

Focusrite RedNet D16R MKII
RedNet D16R MkII jest cyfrowym interfejsem 16×16 dla sieci Dante z kontrolą poziomów dla poszczególnych wejść i wyjść.
RedNet D16R MkII jest 16-kanałowym, dwukierunkowym, cyfrowym interfejsem dla sieci Dante. To urządzenie w formacie 1U posiada funkcję kontroli nad poziomami głośności poszczególnych kanałów wejściowych i wyjściowych, pozwalając na precyzyjną kalibrację z poziomu RedNet Control. Dzięki dwóm zasilaczom i głównym oraz rezerwowym łączem sieci etherCON , RedNet D16R MkII gwarantuje nieprzerwaną pracę w razie awarii zasilania lub sieci.
Ilość różnych typów połączeń obsługiwanych przez RedNet D16R MkII czyni go uniwesalnym dodatkiem do każdego systemu Audio-over-IP. Dwa złącza DB25 wysyłają i przyjmują po 8 kanałów AES3 I/O każdy, podczas gdy porty XLR i RCA pozwalają na dwukanałowe połączenia AES3 i S/PDIF. Dodatkowo, wejście XLR przyjmuje sygnał DARS. Konwersja częstotliwości próbkowania na każdym wejściu pozwala na podłączanie urządzeń pracujących w różnych częstotliwościach. Wejście i wyjście Word Clock na złączach BNC pozwala na pracę ze wspólnym zegarem lub synchronizację zewnętrznych urządzeń do sieci Dante.
GŁÓWNE CECHY:
- 16-kanałowy dwukierunkowy cyfrowy interfejs dla sieci Dante.
- Kontrola poziomów poszczególnych kanałów wejściowych i wyjściowych z użyciem oprogramowania RedNet Control.
- Podwójne zasilanie z zabezpieczonymi gniazdami IEC.
- Dwa złącza etherCON z blokadą dla głównego i rezerwowego połączenia sieciowego.
- Zabezpieczenie przed awarią zasilania lub sieci poprzez automatyczne przełączenie się na wejście rezerwowe.
- Wskaźniki LED na przednim panelu dla zasilania, sieci, częstotliwości próbkowania, obecności sygnału i statusu zegara.
- Konwersja czętotliwości próbkowania na wszystkich wejściach.
- Dwa złącza DB25 w standardzie AES59; każde obsługuje 8 kanałów AES3 I/O.
- Złącza RCA dla dwukanałowego wejścia i wyjścia S/PDIF.
- Gniazda XLR dla AES3 I/O i wejścia DARS .
- Złącza BNC dla wejścia i wyjścia Word Clock.
- Kompaktowy format 1U z maksymalną funkcjonalnością.
- Zgodne z AES67 i AES70.
- Zgodne z SMPTE ST 2110 z wykorzystaniem Dante Domain Manager (sprzedawany oddzielnie).
- Pełna funkcjonalność z interfejsami Focusrite RedNet i Red oraz wszystkimi urządzeniami Dante.
- Zdalna kontrola z poziomu RedNet Control i routing przez Dante Control.
SPECYFIKACJA TECHNICZNA:
Trim Wejść/wyjść
- Trim wejściowy: -78 do 0dB w krokach po 1dB (dla każdego kanału)
- Trim wyjściowy: -78 do 0dB w krokach po 1dB (dla każdego kanału)
Cyfrowe konwertery częstotliwości próbkowania sygnału wejściowego
- Zakres częstotliwości próbkowania: 32kHz do 216kHz
- Błąd wzmocnienia: -0.3dB
- Zakres dynamiki: >138dB
- THD + N: <-130dB (0.00003%)
- Latencja: 11 do 45 sampli (zależne od sieci i częstotliwości próbkowania)
Konwersja
- Wspierane częstotliwości próbkowania: 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4% / -0.1% / +0.1% / +4.167%) at 24 bit
- Źródła zegara: Internal, Word Clock, DARS, wejście AES3 1-2, wejście AES 9-10 lub Dante Network Master.
- External Word Clock Range: Tolerancja ±7.5%
Złącza na tylnym panelu
AES3
- Liczba kanałów: 16 x 16 kanałów AES3
- Wejście i wyjście: 2 x złącze DB-25 (AES59 Combined I/O / Tascam Digital)
- Wejście alternatywne (opcjonalnie DARS): 1 x żeński XLR (zastępuje kanały 1-2 DB-25)
- Wyjście alternatywne: 1 x męski XLR (duplikat kanałów 1-2 DB-25 )
S/PDIF
- Liczba kanałów: 2 x 2 S/PDIF (zmniejsza ilość dostępnych wejśc AES3)
- Wejście: 1 x złącze RCA phono (zastępuje kanały 3-4 DB-25)
- Wyjście: 1 x złącze RCA phono (przełączane, duplikuje dowolną parę wyjść DB-25)
Word Clock
- Wejście: 1 x BNC 75Ω port (switchable termination)
- Wyjście: 1 x BNC 75Ω port Złącza zasilające i sieciowe
Zasilanie: 2 x wejścia IEC z klipami zabezpieczającymi.
Sieć: 2 x etherCON NE8FBH-S, kompatybilne również ze złączamie RJ45 (zgodne ze wzmocnionym etherCON NE8MC*. Nie przyjmuje złącza NE8MC6-MO i przewodu NKE65*)
Wskaźniki na przednim panelu
- Główny zasilacz (A): zielona dioda LED.
- Rezerwowy zasilacz (B): zielona dioda LED.
- Główna sieć: zielona dioda LED. • Rezerwowa sieć: zielona dioda LED.
- Network Locked: zielona dioda LED.
- Częstotliwość próbkowania: Pomarańczowa dioda LED dla każdego trybu: 44.1 kHz, 48 kHz, x2, x4.
- Pull Up/Down: Pomarańczowa dioda LED.
- Wskaźniki sygnału: 16 zielonych diod LED, 8 dla wejść i 8 dla wyjść. Dioda świeci przy -126dBFS.
- Źródło zegara: Pomarańczowa dioda LED dla każdego trybu: Internal, Word Clock, DARS, wejścia 1–2 wejścia 9–10.
Tryby sieciowe
- Rozszerzony: Pozwala na podłączenie jednostki do dwóch niezależnych sieci.
- Przełączany: Łączy oba porty z wbudowanym switchem sieciowym pozwalając na łączenie urządzeń szeregowo.
Zasilanie
- Zasilacz: 2 x wbudowany, 100-240V, 50/60Hz, zużycie 30W
Temperatura pracy
- Temperatura pracy: Pracuje w temperaturze otoczenia nie przekraczającej 50 stopni Celsjusza
