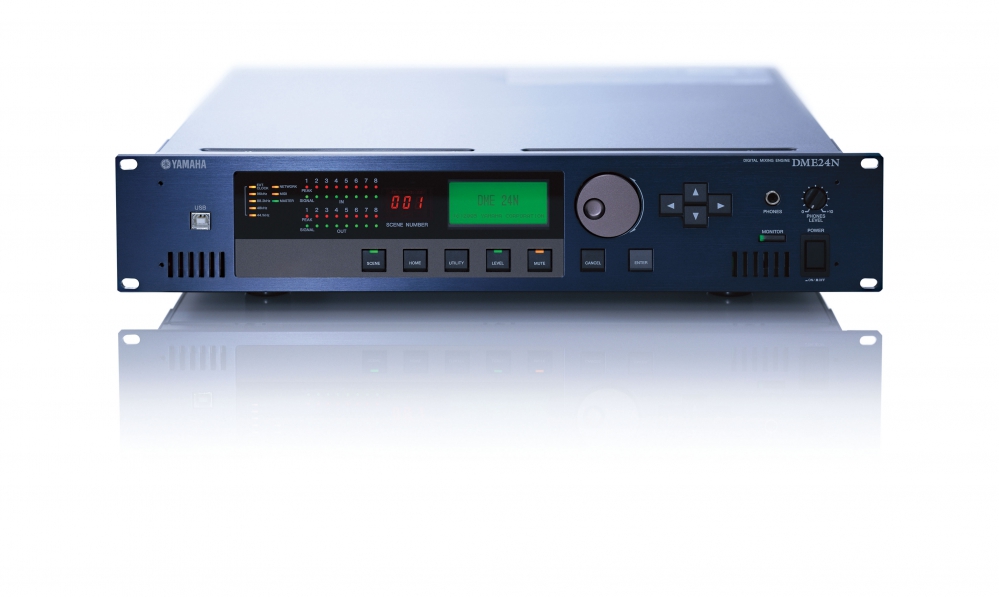

YAMAHA DME24N – cyfrowe procesory wielozadaniowe
Urządzenie umożliwia budowę i sterowanie przy pomocy komputera PC dowolnym systemem elektroakustycznym składającym się z niżej wymienionych elementów:
• miksery automatyczne i matryce mikserskie,
• korektory graficzne i parametryczne,
• filtry LPF, HPF, BPF itp.,
• procesory dynamiki (kompresor, limiter, bramka szumów, ducker, ekspander, de-esser),
• linie opóźniające (sumarycznie do 80 s),
• zwrotnice i procesory głośnikowe (charakterystyki: Linkwitz-Riley, Butterworth, Bessel),
• procesory multiefektowe,
• krosownice,
• panoramowanie LR, 3.1, 5.1,
• mierniki wartości szczytowej sygnału,
• i inne…
Specyfikacja
• Kontrola parametrów: za pośrednictwem złącz GPI (8 wejść, wyjść GPI) oraz protokołu MIDI
• Kontrola z komputera PC:za pośrednictwem złącza RS, USB, sieci Ethernet
• Liczba konfiguracji zapisywanych w urządzeniu 16 (uzależnione od wielkości konfiguracji)
• Liczba scen dla każdej z konfiguracji 990 (uzależnione od wielkości konfiguracji)
• Częstotliwość próbkowania
wewnętrzna: 44.1 kHZ, 48.0 kHz, 88.8 kHz, 96.0 kHz
zewnętrzna: 39.69÷50.88 kHz, 79.39÷101.76 kHz
• Opóźnienie sygnału < 0,5 ms @ fS=96 kHz przy połączeniu bezpośrednim wejścia i wyjścia

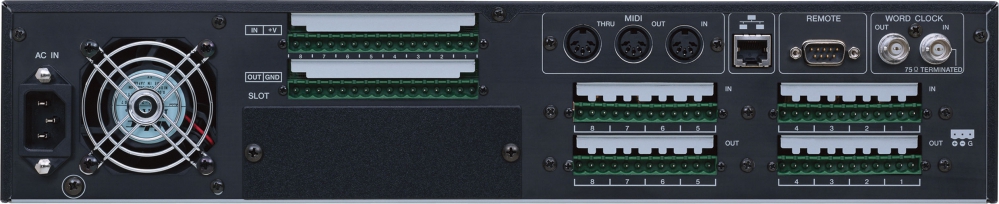

• Złącze GPI (IN, OUT, +V, GND) 8 (DME24N), +V: max 6 mA (kanał 1¸15), max 30 mA, (16 kanałów)
• Złącze BNC WORD CLOCK wejście załączane, wyjście, impedancja 75 W
• Wejścia analogowe 8 wejść mikrofonowo-liniowych na złączach EURO
• Wzmocnienie napięciowe 60 dB
• Wyjścia analogowe 8 wyjść liniowych na złączach EURO
• Całkowite zniekształcenia harmoniczne 0,1% od wejścia do wyjścia analogowego dla sygnału +14dBu
• Dynamika 106 dB

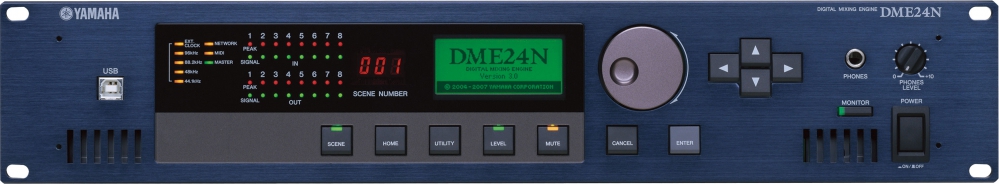

• wyjście słuchawkowe TRS umieszczone na przednim panelu
• Wymiary: 480x101x411
• Waga: 8 kg
• Pobór mocy, zasilanie 230V, 75 W
RÓŻNORODNOŚĆ ZASTOSOWAŃ, DME24N
DME można używać jako urządzenia zarządzającego całym systemem nagłaśniania budynku. System taki oprócz DME zawiera jedynie rejestratory, mikrofony, wzmacniacze mocy i zestawy głośnikowe. W takiej konfiguracji DME pracuje m.in. w systemie nagłaśniania Krytej Pływalni AWF we Wrocławiu.
Moduły procesorów głośnikowych sprawiają, że DME znakomicie nadaje się do pełnego zarządzania zestawami nagłośnieniowymi. Możliwe jest wręcz niezależne kontrolowanie sygnału wysyłanego do poszczególnych urządzeń głośnikowych. Kontrola ta nie dotyczy tylko podziału z możliwość wyboru charakterystyki, częstotliwości odcięcia i nachylenia zbocza, lecz również opóźnień, dynamiki i korekcji. Takie zastosowanie DME znalazło w systemie nagłaśniania Studia Koncertowego S1 im. Witolda Lutosławskiego w PR Warszawa.
Możliwość wykorzystania wielu różnorodnych modułów występujących w elektroakustyce w postaci niezależnych urządzeń umożliwia wykorzystywanie DME jako racka pełnego urządzeń peryferyjnych dla konsolety fonicznej np. podczas koncertu. DME jest w ten sposób wykorzystywane m. in. przez firmę nagłośnieniową GMB Pro Sound.
Do nowych procesorów wielozdaniowych DME24N można podłączyć sterowniki w postaci paneli sterujących wyposażonych w potencjometry suwakowe i przyciski. Panele te są wykonane w dwóch wersjach:
ICP1 – panel z wyświetlaczem i pokrętłami, który podłącza się do DME za pośrednictwem sieci Ethernet, CP4SF, CP1SF, CP4S – panele podłączane do DME za pośrednictwem portów GPI.
Sterowniki umożliwiają kontrolę dowolnie wybranego parametru (np.: poziom sygnału w kanale, przywołanie sceny, wyciszenie sygnału w kanale itp.)
