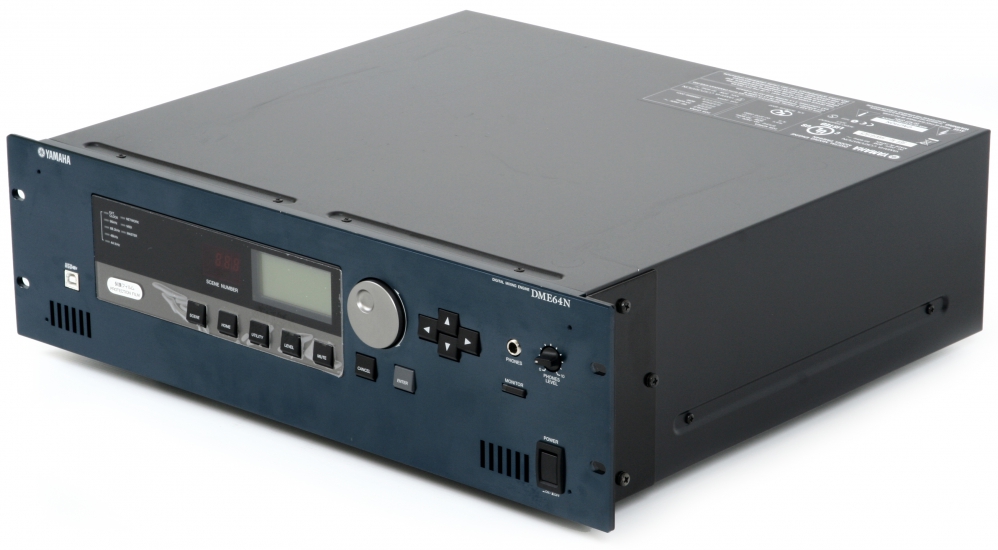

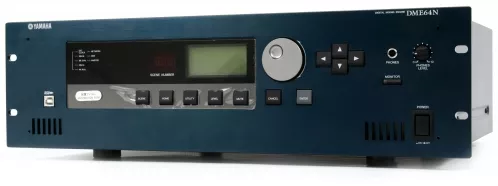

Yamaha DME64N cyfrowe urządzenie miksujące
YAMAHA DME24N, DME64N – cyfrowe procesory wielozadaniowe
Urządzenie umożliwia budowę i sterowanie przy pomocy komputera PC dowolnym systemem elektroakustycznym składającym się z niżej wymienionych elementów:
• miksery automatyczne i matryce mikserskie,
• korektory graficzne i parametryczne,
• filtry LPF, HPF, BPF itp.,
• procesory dynamiki (kompresor, limiter, bramka szumów, ducker, ekspander, de-esser),
• linie opóźniające (sumarycznie do 80 s),
• zwrotnice i procesory głośnikowe (charakterystyki: Linkwitz-Riley, Butterworth, Bessel),
• procesory multiefektowe,
• krosownice,
• panoramowanie LR, 3.1, 5.1,
• mierniki wartości szczytowej sygnału,
• i inne…
Specyfikacja
• Połączenie kaskadowe: do 8 urządzeń (DME64N), co daje 512 wejść i 512 wyjść
• Kontrola parametrów: za pośrednictwem złącz GPI (DME64N – 16 wejść i wyjść GPI, DME24N – 8 wejść, wyjść GPI) oraz protokołu MIDI
• Kontrola z komputera PC:za pośrednictwem złącza RS, USB, sieci Ethernet
• Liczba konfiguracji zapisywanych w urządzeniu 16 (uzależnione od wielkości konfiguracji)
• Liczba scen dla każdej z konfiguracji 990 (uzależnione od wielkości konfiguracji)
• Częstotliwość próbkowania
wewnętrzna: 44.1 kHZ, 48.0 kHz, 88.8 kHz, 96.0 kHz
zewnętrzna: 39.69÷50.88 kHz, 79.39÷101.76 kHz
• Opóźnienie sygnału < 0,5 ms @ fS=96 kHz przy połączeniu bezpośrednim wejścia i wyjścia
• Złącze GPI (IN, OUT, +V, GND) 16 (DME64N) × 8 (DME24N), +V: max 6 mA (kanał 1¸15), max 30 mA, (16 kanałów)
• Złącze BNC WORD CLOCK wejście załączane, wyjście, impedancja 75 W
• Wejścia analogowe (DME24N) 8 wejść mikrofonowo-liniowych na złączach EURO
• Wzmocnienie napięciowe 60 dB
• Wyjścia analogowe (DME24N) 8 wyjść liniowych na złączach EURO
• Całkowite zniekształcenia harmoniczne 0,1% od wejścia do wyjścia analogowego dla sygnału +14dBu (DME24N)
• Dynamika (DME24N) 106 dB
• wyjście słuchawkowe TRS umieszczone na przednim panelu
• Wymiary: szerokość: 480 mm wysokość: 145 mm (DME64N), 101 (DME24N) głębokość: 411 mm
• Waga (DME64N) 9,5 kg, (DME24N) 8 kg
• Pobór mocy, zasilanie 230V, (DME64N) 80 W, (DME24N) 75 W
RÓŻNORODNOŚĆ ZASTOSOWAŃ DME64N, DME24N
DME można używać jako urządzenia zarządzającego całym systemem nagłaśniania budynku. System taki oprócz DME zawiera jedynie rejestratory, mikrofony, wzmacniacze mocy i zestawy głośnikowe. W takiej konfiguracji DME pracuje m.in. w systemie nagłaśniania Krytej Pływalni AWF we Wrocławiu.
Moduły procesorów głośnikowych sprawiają, że DME znakomicie nadaje się do pełnego zarządzania zestawami nagłośnieniowymi. Możliwe jest wręcz niezależne kontrolowanie sygnału wysyłanego do poszczególnych urządzeń głośnikowych. Kontrola ta nie dotyczy tylko podziału z możliwość wyboru charakterystyki, częstotliwości odcięcia i nachylenia zbocza, lecz również opóźnień, dynamiki i korekcji. Takie zastosowanie DME znalazło w systemie nagłaśniania Studia Koncertowego S1 im. Witolda Lutosławskiego w PR Warszawa.
Możliwość wykorzystania wielu różnorodnych modułów występujących w elektroakustyce w postaci niezależnych urządzeń umożliwia wykorzystywanie DME jako racka pełnego urządzeń peryferyjnych dla konsolety fonicznej np. podczas koncertu. DME jest w ten sposób wykorzystywane m. in. przez firmę nagłośnieniową GMB Pro Sound.
DME64N w podstawowej konfiguracji nie posiada gniazd we/wy. Uzyskuje się je poprzez dodanie kart we/wy mini-YGDAI. Na panelu tylnym urządzenia znajdują się sloty umożliwiające zamontowanie maksymalnie 4 takich kart. Formaty oferowane przez te karty podano w tabeli.
W przypadku konieczności zrealizowania dużej ilości we/wy analogowych lub chęci skorzystania z wejść mikrofonowych (nie dotyczy DME24N) należy zastosować zewnętrzne 8 kanałowe przetworniki AD lub DA Yamaha AD8HR lub Yamaha DA824. Urządzenia te są łączone w formacie AES/EBU przy wykorzystaniu wspomnianych kart mini-YGDAI wstawionych do DME
Przedwzmacniacz mikrofonowy z wbudowanym przetwornikiem AD Yamaha AD8HR umożliwia niezależną dla każdego kanału kontrolę załączania zasilania phantom oraz poziomu wzmocnienia wstępnego gain.
Pamięć wewnętrzna cyfrowego procesora wielozadaniowego umożliwia zapamiętanie maksymalnie 16 konfiguracji. Pod pojęciem tym rozumie się dobór poszczególnych bloków funkcjonalnych oraz sposób połączenia pomiędzy wirtualnymi gniazdami tychże urządzeń. Równocześnie pamięć DME umożliwia zapisywanie 990 kompletów ustawień wszystkich parametrów urządzeń wykorzystanych w każdej z dwóch konfiguracji. Ustawienia te nazywane są scenami.
W przypadku korzystania z komputera istnieje możliwość zapisywania i wczytywania dowolnej ilości konfiguracji i scen. Takie rozwiązanie sprawia, że DME jest bardzo wygodne w zastosowaniu w aplikacjach koncertowych, gdzie może powstać możliwość wykorzystania konfiguracji stworzonych w przeszłość na potrzeby danego artysty, czy też obiektu. Należy zaznaczyć, że możliwość magazynowania konfiguracji i scen jest bardzo przydatna przy wykorzystywania DME przez wielu realizatorów.
Do nowych procesorów wielozdaniowych DME24N i DME64N można podłączyć sterowniki w postaci paneli sterujących wyposażonych w potencjometry suwakowe i przyciski. Panele te są wykonane w dwóch wersjach:
ICP1 – panel z wyświetlaczem i pokrętłami, który podłącza się do DME za pośrednictwem sieci Ethernet, CP4SF, CP1SF, CP4S – panele podłączane do DME za pośrednictwem portów GPI.
Sterowniki umożliwiają kontrolę dowolnie wybranego parametru (np.: poziom sygnału w kanale, przywołanie sceny, wyciszenie sygnału w kanale itp.)
