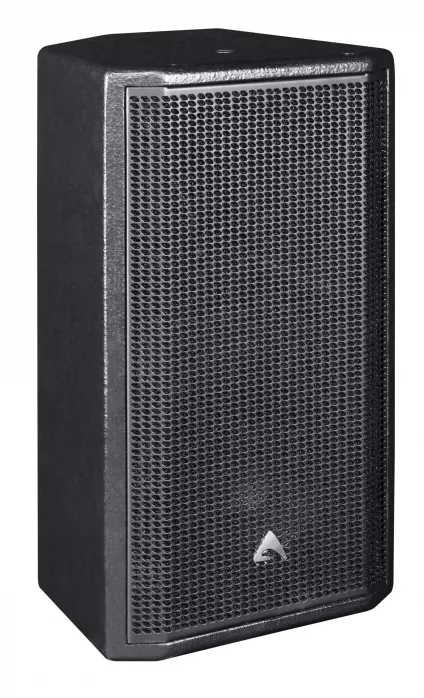

ED80P to kompaktowy, lekki, dwudrożny pasywny głośnik punktowy, który zapewnia doskonałe osiągi w bardzo dyskretnej i łatwej do zarządzania obudowie. Został on zaprojektowany do zastosowań związanych ze wzmacnianiem dźwięku, wymagających wysokiej jakości dźwięku i dokładnej reprodukcji w formacie oszczędzającym miejsce.
8" głośnik nisko-częstotliwościowy jest dopasowany do 1" głośnika wysokoczęstotliwościowego, oba komponenty wykorzystują aluminiowe cewki drgające dla uzyskania niskiej wagi i dobrej odpowiedzi przejściowej, z audiofilskiej klasy pasywną zwrotnicą.
Niesymetryczna, wentylowana obudowa ED80P pozwala na adaptację do wielu przenośnych i stałych zastosowań, takich jak praca na scenie frontowej na stojaku głośnikowym lub na maszcie z towarzyszącym subwooferem, lub też, przy wykorzystaniu 35° kąta klina, jako bardzo kompaktowy i niskoprofilowy monitor sceniczny. Dodatkowo, boki nachylone pod kątem 7° umożliwiają zastosowanie go jako dyskretnego głośnika wypełniającego scenę.
Kluczową cechą ED80P jest jego asymetryczny wzorzec pokrycia wysokich częstotliwości, zmieniający się od 120° w poziomie w dolnej części tuby dla bardziej efektywnego pokrycia bliskiego pola i zwężający się do 60° w poziomie na górze tuby dla bardziej skupionego pokrycia dalekiego pola. Rezultatem jest dokładniejsze pokrycie typowego audytorium, niż jest to możliwe w przypadku urządzenia do stałego pokrycia poziomego. Tuba HF jest również obracana o 90° poprzez proste odkręcenie czterech śrub i ponowne ustawienie
tuby, dzięki czemu w trybie monitora scenicznego asymetryczny wzór optymalizuje pokrycie dla wykonawców zarówno blisko, jak i dalej od monitora. Ta obrotowa tuba umożliwia również zachowanie idealnego pokrycia, gdy obudowa jest zainstalowana w formacie poziomym (krajobrazowym).
Obudowa z 15 mm fenolowej sklejki brzozowej jest wyposażona w 35 mm mocowanie do masztu, wpuszczony uchwyt ułatwiający podnoszenie i przenoszenie oraz punkty mocowania M10 i M6 umożliwiające zawieszenie w instalacjach stałych przy użyciu opcjonalnych wsporników montażowych. Dwa złącza Neutrik? speakON? NL4 zapewniają połączenia wejściowe i łączące.
Aby rozszerzyć niskie pasmo przenoszenia systemu, ED80P można uzupełnić subwooferami z serii Axiom SW, takimi jak SW210P lub SW18P.
ED80P może być montowany na ścianie w stałych instalacjach pionowo lub poziomo przy użyciu uchwytu ściennego KPTED80B. Uchwyt ścienny umożliwia siedmiostopniową regulację obrotową, co pozwala na precyzyjne ustawienie głośnika. W przypadku montażu poziomego asymetryczny falowód HF głośnika może być obracany o 90° w obudowie w celu zachowania optymalnego pokrycia.
KLUCZOWE CECHY
- Pasywne dwudrożne źródło punktowe
- Kompaktowa lekka obudowa
- 8" głośnik niskotonowy, 1" głośnik kompresyjny HF
- Asymetryczny wzór pokrycia HF
- Obracana tuba HF
- Niesymetryczna, obudowa wielokątna
- Punkty mocowania M10 i M6
- Gniazdo do montażu na maszcie
- Wykończenie czarne lub białe
ZASTOSOWANIA
- Systemy rozproszone
- Podbalkony teatralne
- Systemy korporacyjne i A/V
- Telewizja i transmisje
- Monitoring sceniczny
- Wypełnienie bliskie i przednie
- Miejsca muzyki na żywo
- Bary i restauracje
- Domy modlitwy
- Sklepy detaliczne
Specyfikacja techniczna:
SYSTEM
Zasada działania systemu akustycznego 2-drożny wentylowana obudowa
Pasmo przenoszenia (-6dB) 75 Hz - 18 kHz
Impedancja nominalna 8 Ohm
Kąt pokrycia w poziomie 60° do 120° asymetrycznie, (-6dB)
Kąt pokrycia w pionie 55° uśrednione, 1kHz do 20kHz (-6dB)
Czułość 2,83V 95 dB SPL @ 1m
Maksymalne (szczytowe) wyjście 124 dB SPL @ 1m
PRZETWORNIKI
HF 1" wyjście, lekki głośnik kompresyjny z magnesem ferrytowym - 1" aluminiowy VC
LF 8" niskotonowy głośnik niskotonowy z magnesem ferrytowym - 2" aluminiowy VC
POŁĄCZENIA WEJŚCIOWE
Typ złącza Neutrik? Speakon? NL4MP x 2 (1+/1- sygnał IN i LINK ; 2+/2- thru)
MOC DOPUSZCZALNA
Moc znamionowa (AES) 280 W
Moc znamionowa (program) 560 W
OBUDOWA I KONSTRUKCJA
Szerokość 250 mm
Wysokość 450 mm
Głębokość 230 mm
Stożek Monitor sceniczny: 35° - Frontfill: 7,5°
Materiał obudowy 15mm, wzmocniona brzoza fenolowa
Farba Wysoka odporność, czarna lub biała farba na bazie wody
System do wieszania 2 x M10 punkty wieszania lub dedykowany metalowy wspornik
Waga netto 8 kg (17,6 lb)
